BeamiExt Erweiterungsmodul für BEAMICON CNC-Steuerung Technische Produktinformation (vorläufig)

Produktkurzbeschreibung
Das Erweiterungsmodul „BeamiExt“ ermöglicht den Anschluß von zusätzlichen Ein- und Ausgabegeräten an die BEAMICON CNC-Fräsensteuerung. Neben acht digitalen Ein/Ausgängen für 12- oder 24V-Geräte wie Relais, Magnetventile, Endschalter oder Induktivsensoren stehen zusätzlich ein Analogausgang (0..10V) und ein Encodereingang für den Anschluß von Drehgebern zur Verfügung. Das Modul wird über einen Feldbus mit der Steuerung verbunden. Mehrere Module können zur Erhöhung der Anzahl Ein/Ausganbeanschlüsse kaskadiert werden.

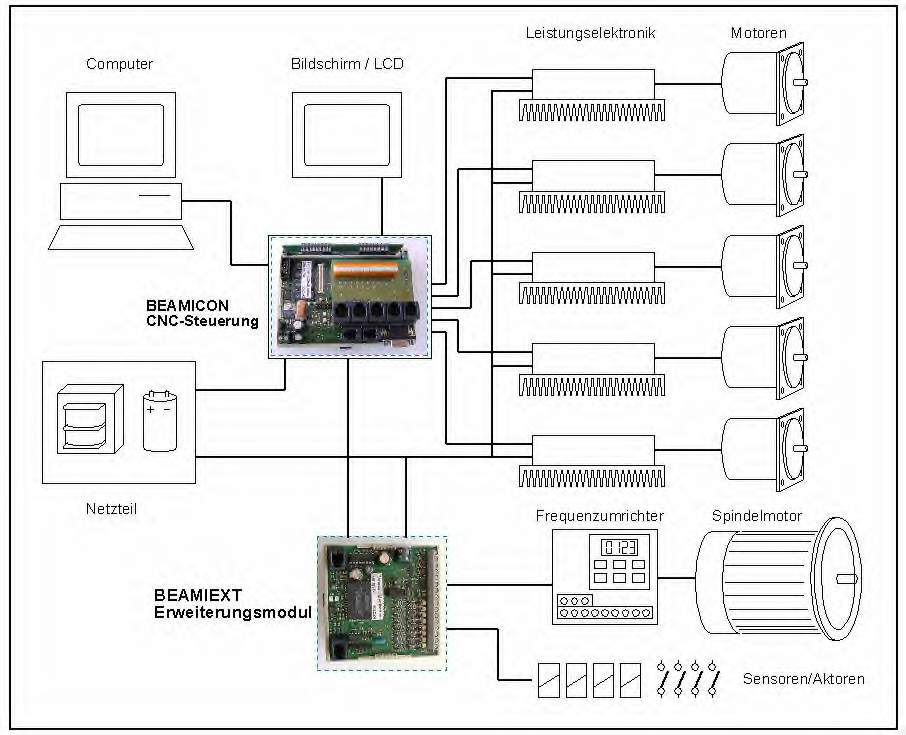

Das obige Bild zeigt den Einsatz des BEAMIEXT Erweiterungsmoduls in einer typischen CNC-Anlage. Die Endschalter der Servoachsen und bis zu zwei Relais können auch an der Steuerung selbst ohne Erweiterungsmodul angeschlossen werden. Sie sind zur besseren Übersichtlichkeit hier nicht dargestellt.


Leistungsmerkmale im Überblick:

• Acht digitale Ein/Ausgabekanäle: Jeder Kanal kann unabhängig wahlweise entweder als Eingang (z.B. für Endschalter, Lichtschranken, Sensoren) oder als Ausgang (z.B. für Relais, Pneumatik- oder Hydraulikventile) verwendet werden. Alle Kanäle sind kurzschluß-, überlast-, verpolungs- und rückspeisesicher und gegen Spannungsspitzen induktiver Lasten geschützt.
• Ein Analogausgang 0..10V: Hiermit kann der Solldrehzahl-Eingang eines Frequenzumrichters oder anderen Stellern/Aktoren (z.B. Temperaturregler, Proportionalventile) angesteuert werden. Der Analogausgang besitzt eine eigene Potentialtrennung und kann unabhängig von der Versorgungsspannung der Steuerung und der Digitalein/ausgänge beschaltet werden. Der Analogausgang ist ebenfalls kurzschlußsicher.
• Ein Digitaleingang für Encoder/Drehwinkelgeber: Dies ist ein Eingang für Quadratursignale, wie sie bei Inkrementaldrehgebern verwendet werden: Zwei um 90° Phasenverschobene Spuren werden differentiell (komplementär, eine Leitung invertiert, eine nicht invertiert) wahlweise mit 5V- oder 12V-Pegel ausgewertet. Der Eingang kann für Drehzahlüberwachung, Positionsrückmeldung/Lageerkennung oder Synchrones Gewindeschneiden verwendet werden. hierzu ist allerdings ein extra Softwaremodul erforderlich (nicht im Lieferumfang enthalten).
• Hilfsversorgung 5V: Das Erweiterungsmodul stellt eine Hilfsspannung von 5V (max. 100mA) für Drehgeber oder andere Sensoren zur Verfügung.
• Potentialtrennung: Erweiterungsmodul und BEAMICON-Steuerung sind galvanisch getrennt und können an unterschiedlichen Versorgungsspannungen (9-36V) betrieben werden.
• Kaskadierbarkeit: Das Modul wird mit der Steuerung durch einen Feldbus verbunden, der den Anschluß von bis zu 128 Geräten mit bis zu 100m Kabellänge erlaubt.

Stecker- und Klemmenbelegung


Klemme Nr. (li->re)		Anschluß Funktion
Reihe 1	1	Encoder Eingang Spur A positiv
	2	Encoder Eingang Spur A negativ
	3	Encoder Eingang Spur B positiv
	4	Encoder Eingang Spur B negativ
	5	Hilfsversorgung Masse 0V
	6	Hilfsversorgung +5V Ausgang (max. 100mA)
	7	Analogausgang 0..+10V
	8	Analogausgang Masse 0V
	9	Digitalein-/ausgang Nr 1
	10	Digitalein-/ausgang Nr 2
	11	Digitalein-/ausgang Nr 3
	12	Digitalein-/ausgang Nr 4
	13	Digitalein-/ausgang Nr 5
	14	Digitalein-/ausgang Nr 6
	15	Digitalein-/ausgang Nr 7
	16	Digitalein-/ausgang Nr 8
Reihe 2	1	Versorgung +9..36V Eingang
	2	Versorgung Masse 0V

---

Bitte beachten: Letzte Änderung: 25.6.2015 Bei Fragen, Sonderwünschen, Anregungen und Kritik schreiben Sie einfach eine Mail an
