Schrittmotor- Endstufe SME-01-4A

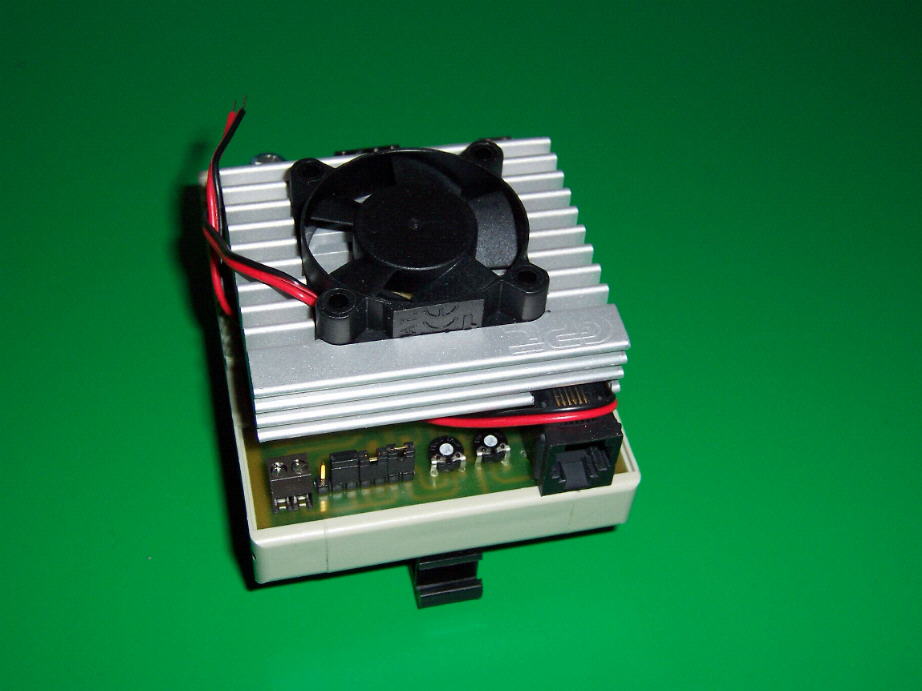

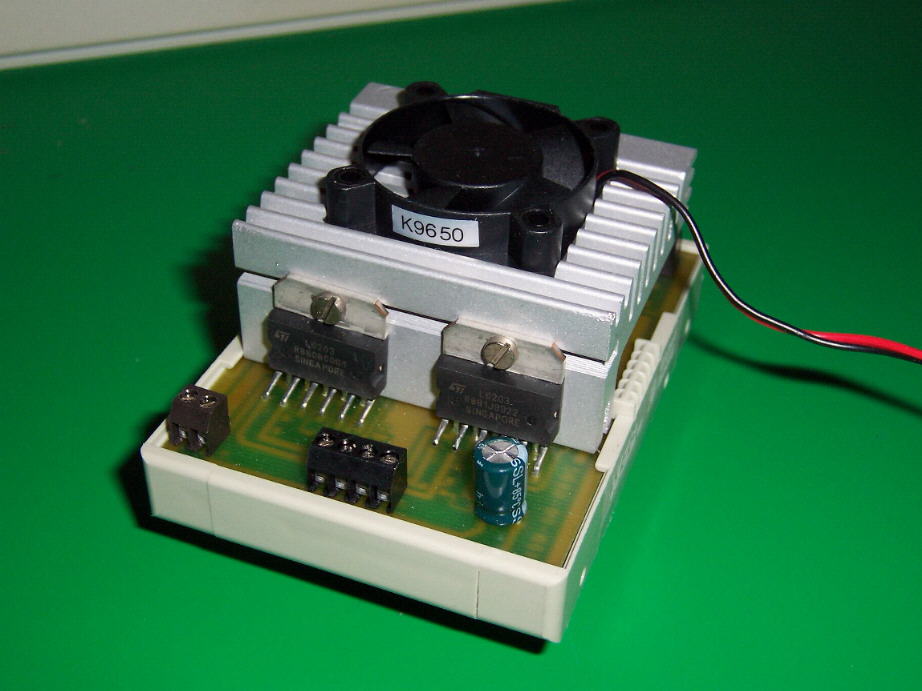

Im Lieferumfang enthalten sind die fertig bestückte und getestete Endstufe (siehe Bild) sowie ein Anschlußkabel (beidseitig bestückt) für den Anschluß am Handsteuerungs- Interface oder an der Beamicon CNC- Steuerung und eine gedruckte Beschreibung mit Anschlussbelegung. Der Kühlkörper ist so dimensioniert, das er mit dem eingesetzten Lüfter die Temperatur unter Vollast unterhalb 50° hält. Die Endstufe kann mit jeder Takt / Richtungssteuerung betrieben werden

Die Versorgungsspannung für den Lüfter (12V) muß separat angelegt werden.
Komplettangebot 3 x Endstufen SME-01-4A auf Anfrage.




Eigenschaften der Endstufe

  • Schrittmotor-Endstufe (Bis zu 4 Karten am PC-Parallelport mit Logikteil anschließbar)
  • Motorspannung 12- 45 Volt
  • Einstellbar von 1A bis 4A pro Phase über Trimmer
  • Halb-Vollschritt
  • separate Chopperfrequenz Regelung
  • Logik TTL-kompatibel (5Volt) Anschluß an PC-Parallelport oder Mikrocontroller
  • Stromaufnahme (5V-Teil) typ. 75mA
  • Versorgung der 5V-Spannung der Endstufe über Logikeingang oder zusätzlichen separaten 5V Anschluß
  • Betriebsspannung Lüfter 12V
  • Geeignet für uni- und bipolare Motoren mit >=0,8 Ohm Wicklungswiderstand
  • Eingang kompatibel zu unserer SMT-1000 Handsteuerung und Beamicon CNC Steuerung
  • Kompatibel zu PCNC, CNC-Profi, DIN-CNC, EMC, Beamicon...
  • Schalengehäuse für Hutschienenmontage (baugleich wie SMT-1000 und Beamicon)
  • Gehäusemaße 96x70mm



  • Techische Änderungen vorbehalten
